La revolución de las charolas tipo escalera de fibra de vidrio

Por qué cambian las reglas en entornos industriales de alta corrosión

Las charolas tipo escalera de fibra de vidrio se han convertido en una solución clave en entornos industriales exigentes. En este artículo conocerás qué las distingue, por qué ofrecen ventajas frente a otros materiales y qué criterios debes considerar para especificarlas correctamente en proyectos de alta exigencia.

¿Qué es una charola escalera de fibra de vidrio en sistemas de canalización eléctrica?

A diferencia de otros sistemas de canalización, la charola portacables tipo escalera de fibra de vidrio se caracteriza por su estructura abierta, compuesta por largueros laterales y travesaños. Este diseño, propio de una escalerilla para cableado, favorece una ventilación eficiente, una mejor disipación térmica y un acceso más sencillo para la inspección y mantenimiento del cableado.

Cuando esa configuración se combina con fibra de vidrio reforzada (FRP), adquiere propiedades clave para aplicaciones exigentes:

• Alta resistencia a la corrosión y a agentes químicos agresivos
• Comportamiento estable en ambientes húmedos, marinos o con alta salinidad
• Aislamiento eléctrico natural, que reduce riesgos en ciertas aplicaciones
• Peso estructural medio en comparación con el acero

Por esta razón, las charolas de fibra de vidrio para cables eléctricos tipo escalera se utilizan cada vez más en proyectos donde las condiciones ambientales superan las capacidades del acero galvanizado o incluso del acero inoxidable.

¿Por qué la fibra de vidrio es clave en ambientes corrosivos?

En entornos industriales agresivos, la corrosión compromete de manera constante la integridad de los sistemas de canalización. Con el correr del tiempo, diferentes factores como la humedad, la salinidad, los agentes químicos o los vapores industriales aceleran el deterioro de los materiales metálicos.

El resultado se traduce en:

• Fallas estructurales
• Mantenimiento frecuente
• Costos operativos elevados

En este contexto, la fibra de vidrio reforzada aparece como una solución en condiciones donde el acero galvanizado o inoxidable comienzan a degradarse.

Resistencia química y anticorrosiva

La principal ventaja de la fibra de vidrio es su inmunidad a la corrosión electroquímica. A diferencia del acero, que depende de recubrimientos o tratamientos para prolongar su vida útil, la fibra de vidrio no se oxida ni se degrada por exposición química directa.

Esto se debe a su composición no metálica y a su matriz polimérica. Ambas condiciones actúan como barrera frente a la humedad y los agentes químicos, evitando reacciones de oxidación.

Como resultado, ofrece una alta resistencia frente a ácidos, álcalis, solventes y ambientes industriales agresivos. Esto reduce significativamente el riesgo de fallas prematuras en la infraestructura.

Comportamiento en ambiente marino y offshore

En aplicaciones marinas o offshore, la combinación de humedad constante y alta salinidad genera un entorno altamente agresivo. La presencia de cloruros en el ambiente acelera los procesos de oxidación en los metales, incluso en versiones galvanizadas o inoxidables.

Por el contrario, la fibra de vidrio, al ser un material no metálico con una matriz polimérica inerte, no reacciona frente a estos agentes. Gracias a ello, puede mantener sus propiedades estructurales sin verse afectada por dichas condiciones, lo que la convierte en una solución confiable para:

• Plataformas marítimas
• Puertos
• Plantas costeras
• Infraestructura expuesta a niebla salina

Esto se traduce en una mayor vida útil del sistema y un menor riesgo de intervención correctiva.

Bajo mantenimiento vs acero galvanizado

Uno de los impactos más relevantes de la corrosión es el costo de mantenimiento. En sistemas metálicos, es común la necesidad de:

• Reaplicar recubrimientos
• Sustituir tramos dañados
• Realizar inspecciones constantes

Las charolas de fibra de vidrio eliminan prácticamente estas intervenciones, ya que su resistencia intrínseca a la corrosión reduce el desgaste con el tiempo.

Como resultado, no solo se optimiza la operación, sino que se mejora la previsibilidad del sistema y se reducen los costos totales del proyecto a largo plazo.

Comprender el comportamiento de los materiales en distintos entornos es clave para una correcta especificación. Visita nuestro blog para encontrar más información sobre sobre corrosión, normativas aplicables y criterios técnicos para la selección de sistemas de canalización..

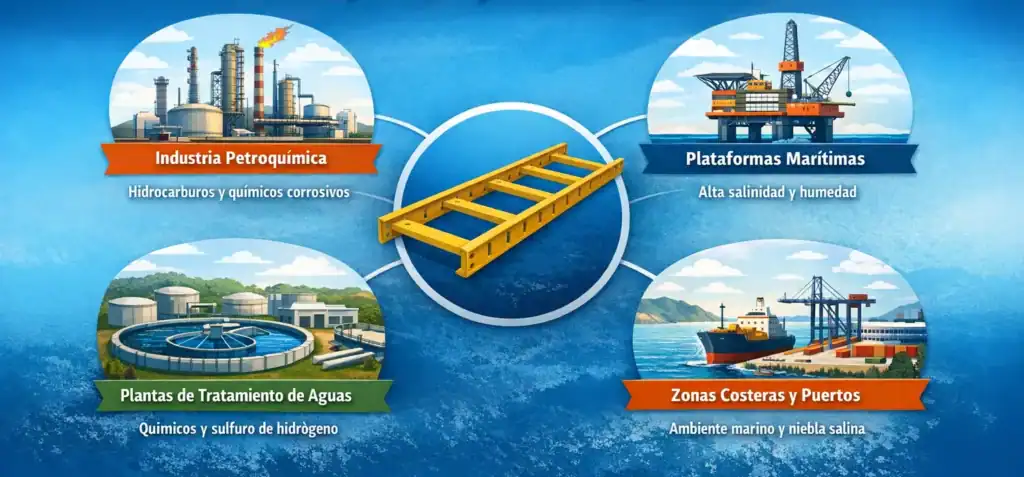

Aplicaciones industriales donde la fibra de vidrio es indispensable

Identificar correctamente el entorno de operación es clave para evitar fallas y sobrecostos en sistemas de canalización. En ciertos sectores industriales, la exposición constante a agentes corrosivos exige soluciones con mayor resistencia y estabilidad.

Sectores donde su uso es crítico

En industrias donde los agentes químicos, la humedad y la salinidad están presentes de forma continua, los materiales metálicos presentan limitaciones operativas. Bajo estas condiciones, los sistemas en fibra de vidrio ofrecen un desempeño más estable a lo largo del tiempo.

Dentro de estos entornos, los siguientes sectores industriales son los más habituales:

Industria petroquímica

Exposición a hidrocarburos, gases y compuestos químicos agresivos.

Plantas químicas

Contacto constante con ácidos, álcalis y vapores corrosivos.

Plataformas marítimas y offshore

Ambientes con alta salinidad y humedad continua.

Tratamiento de aguas y plantas de saneamiento

Presencia de químicos, humedad y gases como el sulfuro de hidrógeno.

Ambientes industriales con alta salinidad

Zonas costeras, puertos e infraestructura expuesta

En todos estos casos, el uso de materiales metálicos implica un mayor riesgo de degradación. Por el contrario, la fibra de vidrio permite extender la vida útil del sistema y reducir intervenciones correctivas.

Errores típicos en obra

Hay un error recurrente en proyectos industriales: subestimar el impacto de la corrosión al momento de especificar el sistema de canalización. Cuando esto sucede, se eligen materiales que no están preparados para las condiciones reales de operación, lo que deriva en fallas prematuras, sobrecostos y ajustes correctivos en obra.

Este tipo de decisiones suele responder a una combinación de omisiones técnicas durante la etapa de especificación. Entre los errores más comunes se encuentran:

• Especificar acero galvanizado en ambientes con alta corrosividad sin considerar su vida útil real
• No evaluar la exposición a agentes químicos específicos del entorno
• Subestimar el impacto de la humedad, salinidad o vapores industriales en el sistema
• Basar la decisión únicamente en el costo inicial y no en el costo total de operación
• Seleccionar sistemas sin certificaciones o sin respaldo técnico verificable

Aquí es donde contar con certificaciones reconocidas y soporte técnico especializado deja de ser un diferencial y se convierte en un requisito. Estándares como ANCE, LAPEM o UL garantizan que el sistema ha sido evaluado bajo condiciones reales de operación, brindando mayor certeza en la especificación y reduciendo riesgos en obra.

En este sentido, trabajar con fabricantes como Tecnotray, que cuentan con certificaciones y respaldo técnico comprobable, permite tomar decisiones más seguras desde la etapa de diseño y asegurar el desempeño del sistema a largo plazo.

Ventajas estructurales de las fabricadas por Tecnotray frente a otros materiales

En entornos industriales exigentes, elegir el material incorrecto puede traducirse en fallas, mantenimiento constante y sobrecostos. Por ello, es clave entender cómo se comporta cada opción frente a variables como corrosión, peso y durabilidad.

Para entender mejor estas diferencias, la siguiente comparativa permite evaluar el comportamiento de los materiales más utilizados en charolas tipo escalera:

Aunque el acero galvanizado puede resultar atractivo por su bajo costo inicial, su desempeño en ambientes corrosivos es limitado y requiere mantenimiento constante. El acero inoxidable mejora esta condición, pero implica un costo elevado y no elimina por completo el riesgo en entornos altamente agresivos.

El aluminio, por su parte, ofrece una alternativa más ligera, pero su resistencia química sigue siendo limitada frente a ciertos agentes industriales.

En contraste, las charolas tipo escalera fabricadas en fibra de vidrio, como las desarrolladas por Tecnotray, combinan resistencia a la corrosión, bajo peso y estabilidad estructural. Eso permite mantener el desempeño del sistema con menor intervención a lo largo del tiempo.

Si deseas conocer las especificaciones técnicas y configuraciones disponibles para cada aplicación, consulta nuestro catálogo de productos.

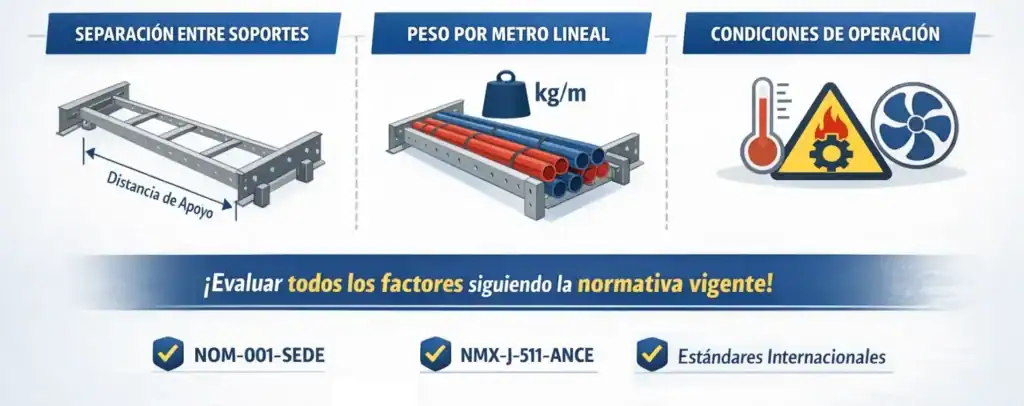

Capacidad de carga y criterios de especificación

La capacidad de carga en una charola para cables tipo escalera es el resultado de múltiples variables que deben analizarse en conjunto durante la etapa de especificación. Definir correctamente estos factores es fundamental para garantizar la seguridad estructural del sistema y evitar deformaciones, sobrecargas o fallas en operación.

Entre los más relevantes se encuentran la separación entre soportes, el tipo de sistema y las condiciones de operación. A su vez, todos estos factores deben evaluarse conforme a normativas aplicables.

Separación entre soportes

Uno de los factores que más influye en la capacidad de carga es la distancia entre los puntos de apoyo. A mayor separación, mayor será la exigencia estructural sobre la charola.

Por ello, las distancias entre soportes deben definirse conforme a normativa y especificaciones del fabricante, evitando exceder los límites recomendados para no comprometer la integridad del sistema.

Peso por metro lineal

La carga que soporta una charola se expresa comúnmente en kg/m y depende tanto del peso de los cables como de factores adicionales como acumulación, crecimiento futuro del sistema o condiciones dinámicas.

Una correcta estimación debe considerar, junto con las medidas de charola tipo escalera:

• Peso total del cableado instalado
• Posible ampliación del sistema
• Factores de seguridad estructural

De esta manera puede dimensionarse la charola adecuadamente y evitar riesgos operativos.

Consideraciones térmicas

La disipación de calor es un aspecto clave en sistemas de canalización eléctrica. Un mal manejo térmico puede afectar el desempeño de los conductores y reducir su vida útil.

El diseño tipo escalera favorece la ventilación natural, pero es importante considerar:

• Agrupamiento de cables
• Corriente transportada
• Temperatura ambiente

Estos factores influyen tanto en la capacidad de carga como en la eficiencia del sistema.

Normativa aplicable

La especificación de charolas tipo escalera debe alinearse con normas técnicas que establecen criterios de diseño, instalación y carga.

Entre las más relevantes se encuentran:

• NOM-001-SEDE (instalaciones eléctricas)
• NMX-J-511-ANCE (capacidad de carga en sistemas de charolas)
• Estándares internacionales como ASTM y UL

Cumplir con estas normativas garantiza seguridad y facilita la validación técnica del proyecto ante clientes y organismos reguladores.

¿Cómo elegir el sistema adecuado para tu proyecto?

Considerar únicamente el costo o una especificación estándar puede derivar en fallas, sobrecostos y problemas operativos a largo plazo.

Para tomar una decisión técnica adecuada, es recomendable partir de un checklist que permita validar los criterios clave:

Checklist técnico

✅ Ambiente

Identificar si el sistema estará expuesto a humedad, agentes químicos, salinidad o condiciones agresivas que puedan afectar el material.

✅ Carga

Calcular el peso total del cableado, considerar posibles ampliaciones y definir correctamente la separación entre soportes.

✅ Normativa

Verificar que el sistema cumpla con las normas aplicables y cuente con certificaciones que respalden su desempeño.

✅ Vida útil esperada

Evaluar cuánto tiempo debe operar el sistema sin intervenciones mayores y cómo influye el entorno en su durabilidad.

✅ Mantenimiento

Analizar la frecuencia y costo de mantenimiento esperado según el material seleccionado.

Soporte técnico y fabricación especializada con Tecnotray

En proyectos industriales, elegir correctamente un sistema de canalización puede marcar la diferencia entre una ejecución fluida y una operación marcada por ajustes constantes. La especificación técnica, la disponibilidad y el acompañamiento especializado son factores que impactan directamente en los tiempos de ejecución y en la confiabilidad del proyecto.

En este sentido, Tecnotray no solo ofrece charolas tipo escalera, sino un sistema integral diseñado para responder a las exigencias reales de obra:

• Sistema completo de soportes
• Accesorios de ensamble
• Soluciones modulares adaptadas a cada proyecto

Este enfoque permite una instalación más eficiente, una mejor integración en campo y un mayor control sobre el desempeño del sistema.

Además, contar con un proveedor confiable reduce uno de los principales riesgos en obra: retrasos en entregas o soluciones que no cumplen con lo especificado. Estas situaciones pueden generar presión operativa, ajustes no previstos e incluso penalizaciones.

Por ello, trabajar con un fabricante que combina capacidad de producción, soporte técnico y cumplimiento normativo permite tomar decisiones más seguras desde la etapa de diseño y asegurar la continuidad del proyecto.

Contacta a Tecnotray y asegura que tu sistema de canalización esté preparado para entornos exigentes, con soluciones que priorizan durabilidad, cumplimiento normativo y desempeño a largo plazo.

Evita fallas, retrasos y sobrecostos trabajando con un fabricante que respalda cada proyecto con 25 años de experiencia, tecnología y soporte técnico especializado.
