El caso Vidriera Cuautla Saint Gobain
La sujeción es un factor clave para garantizar la estabilidad y durabilidad de los sistemas portacables en instalaciones eléctricas industriales. En este artículo analizamos qué es, por qué su rol es tan importante y cómo se aplicó una solución de ingeniería en el proyecto Vidriera Cuautla Saint Gobain utilizando charolas tipo escalera y soportería especializada.
¿Qué es la sujeción y por qué es fundamental en sistemas portacables?
La sujeción es el conjunto de elementos y técnicas utilizadas para asegurar y estabilizar un sistema portacables dentro de una estructura.
La sujeción en instalaciones eléctricas industriales cumple un rol fundamental: mantener la charola y el cableado firmemente anclados. De esta manera garantiza estabilidad estructural, distribución adecuada de cargas y seguridad operativa.
¿Cuál es la diferencia entre soporte, fijación y sujeción?
Es común que en proyectos de ingeniería eléctrica se utilicen de forma indistinta términos como soporte, fijación y sujeción. Sin embargo, cada uno cumple una función específica dentro del diseño de sistemas portacables y de la soportería eléctrica.

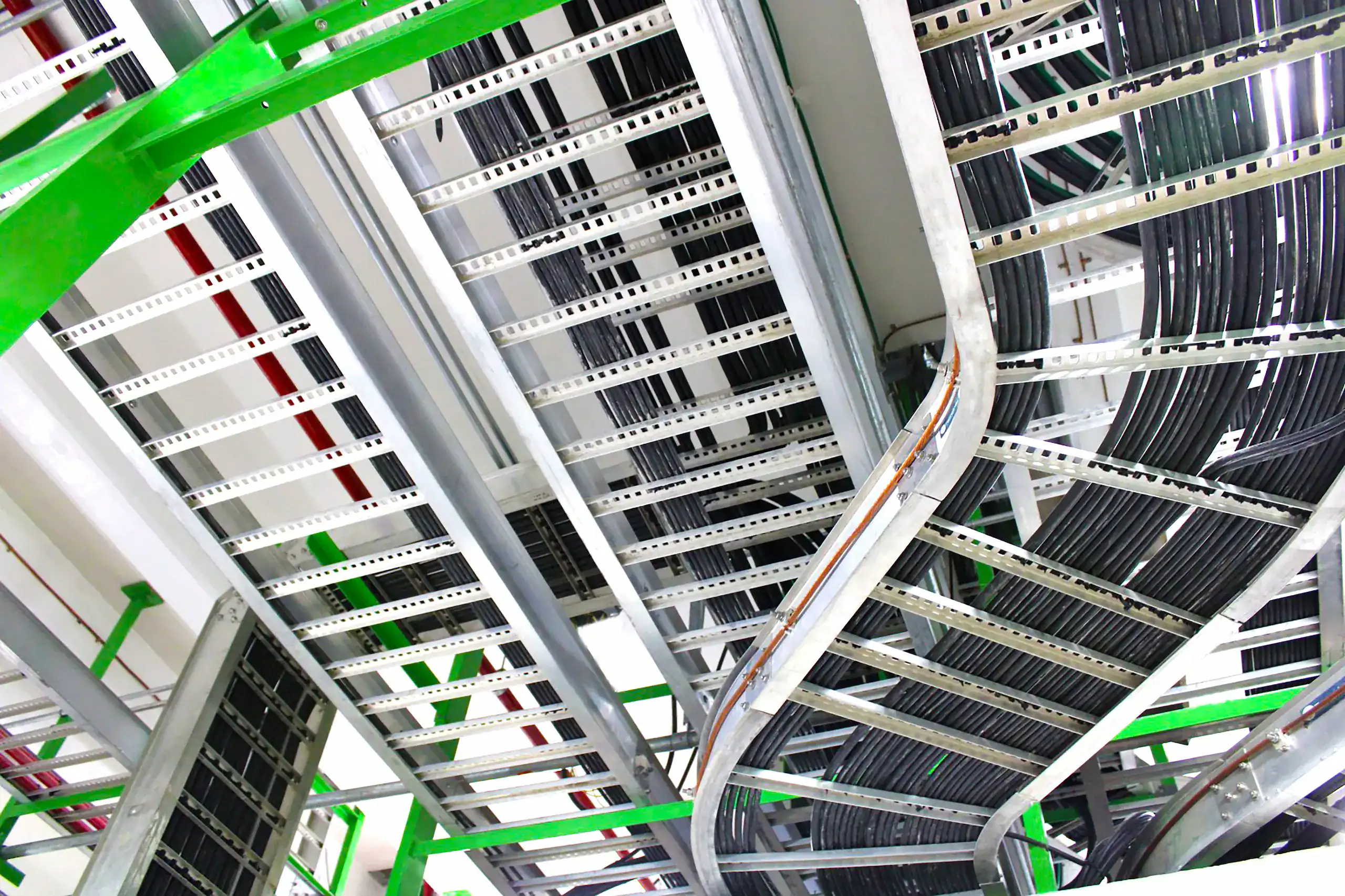

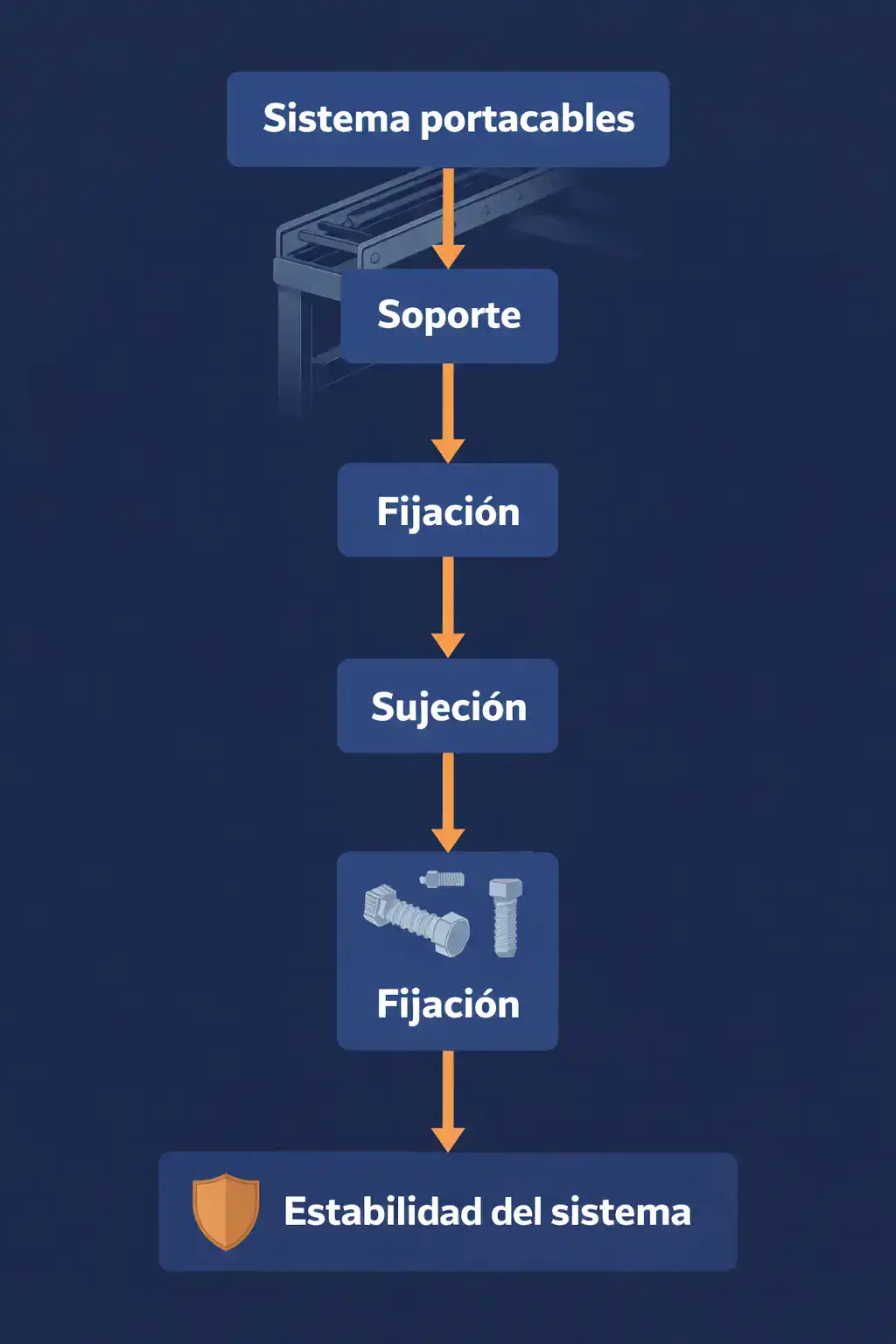

| Concepto | Función principal | Aplicación en sistemas portacables |
|---|---|---|
| Soporte | Elemento estructural que sostiene el sistema | Perfiles, ménsulas o estructuras donde descansa la charola portacables |
| Fijación | Método o elemento que une componentes entre sí | Tornillos, pernos, abrazaderas o anclajes utilizados en la fijación de sistemas portacables que conectan la charola con el soporte |
| Sujeción | Conjunto del sistema que asegura estabilidad y evita desplazamientos | Diseño completo que mantiene la charola estable frente a vibraciones, cargas o movimientos estructurales |
En resumen, podemos concluir que el soporte sostiene, la fijación conecta, y la sujeción garantiza que todo el sistema permanezca estable y seguro durante la operación.
Función estructural de la sujeción dentro de sistemas eléctricos
El término sujeción suele asociarse a la idea de “mantener los componentes en su lugar”. En sistemas portacables, esta función es fundamental, ya que las charolas transportan múltiples circuitos eléctricos y deben mantenerse estables frente a las cargas que soportan.
En ese contexto, el peso del cableado, las vibraciones del entorno y las posibles cargas dinámicas generan esfuerzos que deben ser absorbidos correctamente por el diseño de soportería eléctrica del sistema. Así se controlan desplazamientos, se evitan deformaciones y se asegura que la carga se transfiera de forma segura hacia los puntos de anclaje.
Sin embargo, las funciones de una correcta sujeción van mucho más lejos. Entre sus roles clave se incluyen:
- Definir cómo se distribuyen las cargas
- Establecer cómo se transmiten las fuerzas hacia la estructura del edificio
- Favorecer la estabilidad de la instalación a lo largo del tiempo
Por todo eso, el diseño de la sujeción estructural se integra desde la etapa de ingeniería del proyecto. Para su correcta aplicación, deben considerarse factores como capacidad de carga, separación entre soportes, tipo de anclaje y condiciones operativas del entorno industrial.
Riesgos de una sujeción mal diseñada en sistemas portacables
-
Sobrecarga en los puntos de soporte
Cuando la sujeción no distribuye correctamente el peso del cableado, algunos soportes reciben más carga de la prevista. Eso puede generar deformaciones o fallas estructurales en el sistema portacables.
-
Daños en el cableado
Las vibraciones o desplazamientos generados por una sujeción incorrecta pueden provocar desgaste en el aislamiento de los cables o tensiones indebidas en las conexiones.
-
Fallas en los puntos de anclaje
Si el sistema de sujeción no considera correctamente el tipo de estructura o el método de fijación, los anclajes pueden aflojarse o perder capacidad de carga con el tiempo.
¿Quieres profundizar en temas de infraestructura eléctrica industrial? Visita el blog de Tecnotray donde compartimos guías sobre sistemas portacables en proyectos industriales.
La importancia de la sujeción en instalaciones industriales de alto desempeño
A diferencia de instalaciones más simples, como las eléctricas en oficinas o edificios comerciales, las instalaciones eléctricas industriales suelen desarrollarse en ambientes donde diversos factores pueden afectar la estabilidad del sistema portacables.
En este contexto, el diseño de la sujeción debe considerar distintas condiciones operativas que influyen directamente en la estabilidad del sistema portacables.
Condiciones operativas exigentes en entornos industriales
Entre los factores más comunes que deben considerarse en el diseño de la sujeción se encuentran:
-
Vibraciones generadas por maquinaria industrial
Estas vibraciones pueden transmitir movimientos constantes a la estructura donde se instala la charola.
-
Variaciones térmicas
Pueden provocar dilataciones o contracciones en los materiales.
-
Altas concentraciones de cableado
Incrementan el peso total que debe soportar el sistema portacables.
-
Instalaciones extensas o en diferentes niveles estructurales
Exigen una correcta distribución de soportes y anclajes.
-
Ambientes industriales
Muchas veces contienen polvo, humedad o agentes corrosivos. Estos elementos pueden afectar los componentes de fijación si no se seleccionan adecuadamente.
En este contexto, una sujeción correctamente diseñada permite que la charola portacables mantenga su alineación, distribuya adecuadamente las cargas y garantice la estabilidad del sistema incluso bajo condiciones operativas exigentes.
Cargas en sistemas portacables: factores que influyen en el diseño de la sujeción
En los sistemas portacables, la estabilidad estructural depende de la forma en que se gestionan las distintas cargas que actúan sobre la instalación. Para diseñar correctamente la sujeción y realizar el cálculo de sujeción estructural, es necesario considerar tanto cargas permanentes como esfuerzos variables que pueden aparecer durante la operación del sistema.

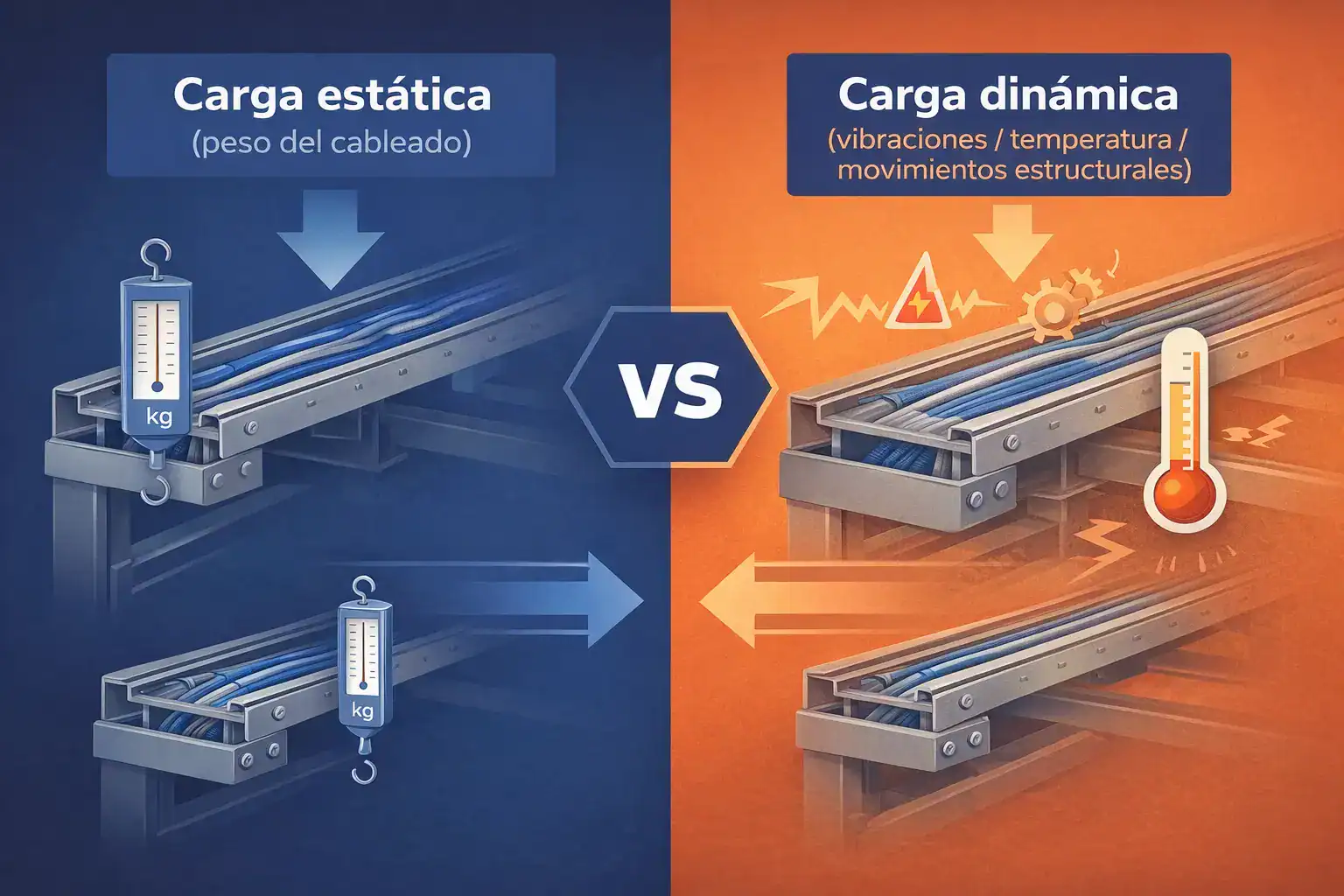

En términos de ingeniería, estas cargas suelen clasificarse en cargas estáticas y cargas dinámicas.
Cargas estáticas
Las cargas estáticas corresponden principalmente al peso permanente que soporta la instalación. Este peso suele estar definido por la charola portacables, el cableado instalado y los accesorios asociados.
Estos elementos generan una carga constante que debe distribuirse correctamente entre los soportes para evitar deformaciones o sobrecargas estructurales.
Cargas dinámicas que afectan la estabilidad del sistema
Además de las cargas permanentes, los sistemas portacables también pueden verse afectados por esfuerzos dinámicos, asociados a factores del entorno industrial mencionados previamente.
Los más habituales son las vibraciones de maquinaria, las variaciones térmicas, los movimientos estructurales del edificio, así como las acciones externas como sismos, efectos del viento o cargas adicionales por acumulación de nieve.
El desafío principal: continuidad operativa
En entornos industriales, la infraestructura eléctrica debe operar de forma continua y confiable. Cualquier interrupción puede afectar o incluso detener la producción de la planta.
Por ello, una sujeción correctamente diseñada debe ser capaz de absorber tanto cargas estáticas como dinámicas sin comprometer la estabilidad del sistema ni la seguridad del cableado.
Al reducir los riesgos de fallas y facilitar las tareas de mantenimiento, se logra uno de los objetivos más importantes en este tipo de instalaciones: garantizar que la infraestructura eléctrica pueda operar de forma segura y estable durante largos periodos de servicio.
El reto en Vidriera Cuautla Saint Gobain
La planta Vidriera Cuautla Saint Gobain representa una instalación industrial de alto nivel tecnológico. Allí se produce vidrio a capas para distintos sectores industriales como la industria automotriz, la construcción, la refrigeración y la fabricación de electrodomésticos.
Estos sectores requieren vidrio producido con propiedades avanzadas de aislamiento térmico y control solar. Dichas características permiten mejorar la eficiencia energética en las aplicaciones donde se utiliza.
Para operar bajo estos estándares, la planta requería una infraestructura eléctrica robusta y confiable, capaz de responder a las exigencias técnicas del proyecto.
Necesidades específicas del cliente
- Cumplir con normas técnicas específicas definidas para la instalación.
- Contar con sistemas portacables robustos, capaces de soportar cargas de cableado en un entorno industrial.
- Disponer de soluciones con entrega inmediata, para no afectar los tiempos de ejecución del proyecto.
- Asegurar una instalación eléctrica que mantuviera estabilidad estructural y continuidad operativa.
La solución implementada por Tecnotray
Para responder a las exigencias del proyecto, Tecnotray debía asegurar que la infraestructura eléctrica pudiera operar con confiabilidad dentro de un ambiente productivo de alta exigencia. No era tarea sencilla, ya que debía hacerlo sin comprometer la estabilidad estructural del sistema ni la seguridad del cableado.
Por eso Tecnotray suministró charolas tipo escalera con peralte de 3 ¼ pulgadas y perfil estructural tipo “Z” junto con el sistema de soportería correspondiente. Cada elemento cumplía con las especificaciones técnicas establecidas por el cliente para avanzar con la instalación eléctrica sin afectar los tiempos del proyecto.
¿Por qué una charola tipo escalera Tecnotray requiere un sistema de sujeción especializado?
Las charolas tipo escalera son uno de los sistemas portacables más utilizados en instalaciones eléctricas industriales. Eso se debe a su capacidad para soportar grandes volúmenes de cableado y cubrir trayectos extensos dentro de una planta.
Sin embargo, precisamente por estas características estructurales, es necesario contar con un sistema de sujeción de charola tipo escalera diseñado específicamente para este tipo de estructuras.

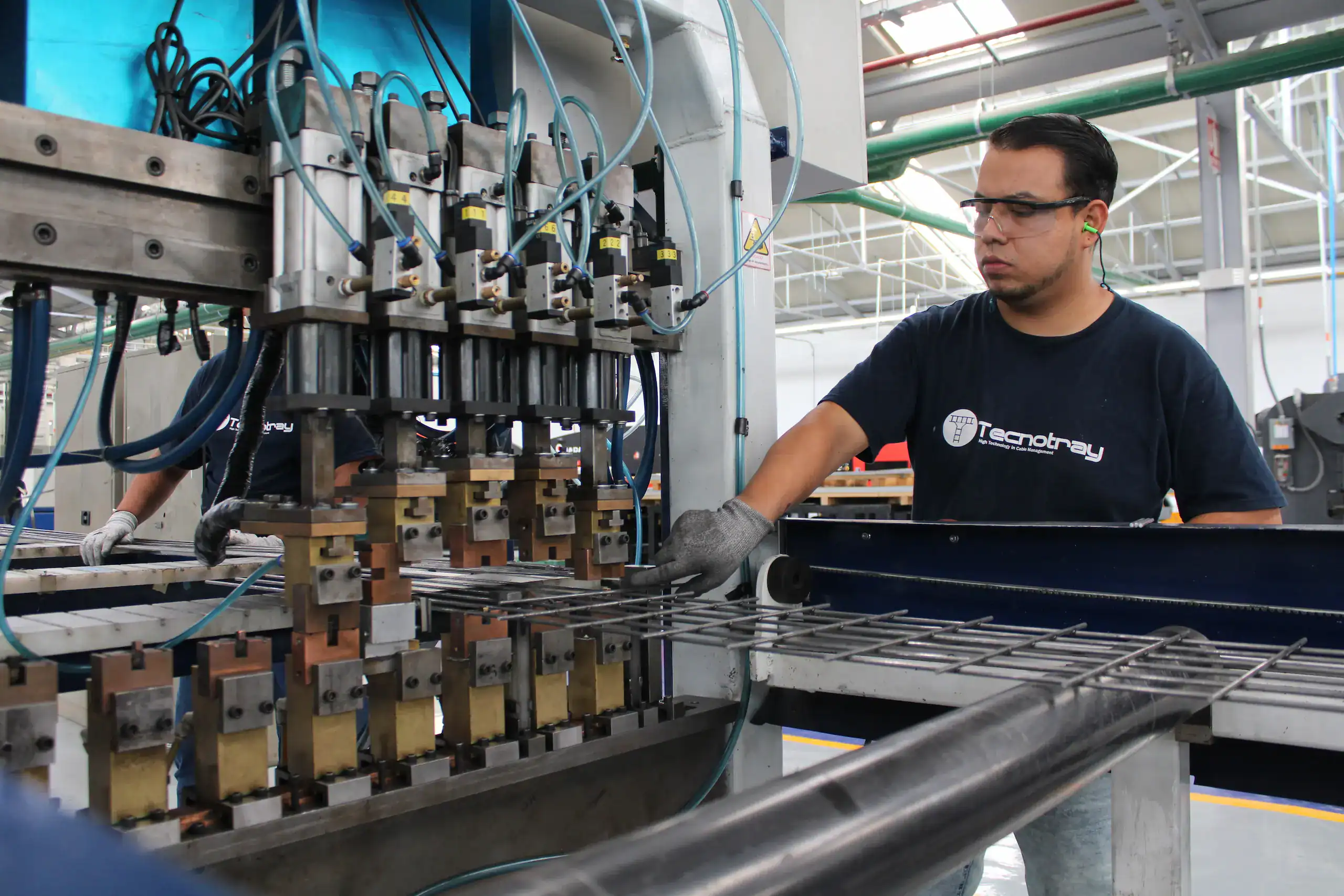

Características estructurales de la charola tipo escalera
La charola tipo escalera Tecnotray está pensada para instalaciones eléctricas industriales donde se requiere una solución robusta para conducir cableado en condiciones de alta demanda.
-
Máxima capacidad de carga
Su principal diferenciador es ofrecer la máxima capacidad de carga, lo que la convierte en una opción orientada a sistemas portacables que deben mantener estabilidad y rendimiento operativo.
-
Diseño abierto
Su diseño abierto favorece la ventilación eficiente de los cables y facilita el enfriamiento y el control de temperatura. Esta característica resulta especialmente relevante en aplicaciones industriales donde la instalación eléctrica debe operar de forma continua y confiable.
-
Variedad de materiales de fabricación
Este sistema puede adaptarse tanto a interiores como a exteriores, y desde entornos rurales hasta ambientes industriales exigentes. Eso se debe a que la charola tipo escalera se fabrica en materiales como aluminio AA-6066, acero al carbono, acero inoxidable y poliéster reforzado con fibra de vidrio, con distintos acabados según el material.
-
Versatilidad
La charola tipo escalera Tecnotray maneja peraltes desde 3 ¼ pulgadas, anchos nominales desde 4” hasta 36” y distintas longitudes de tramo recto. Eso permite configurar soluciones acordes con las necesidades de cada proyecto.
Cada proyecto industrial requiere una configuración distinta de charolas y soportería. Explora el catálogo de Tecnotray y encuentra los productos adecuados para tu proyecto.

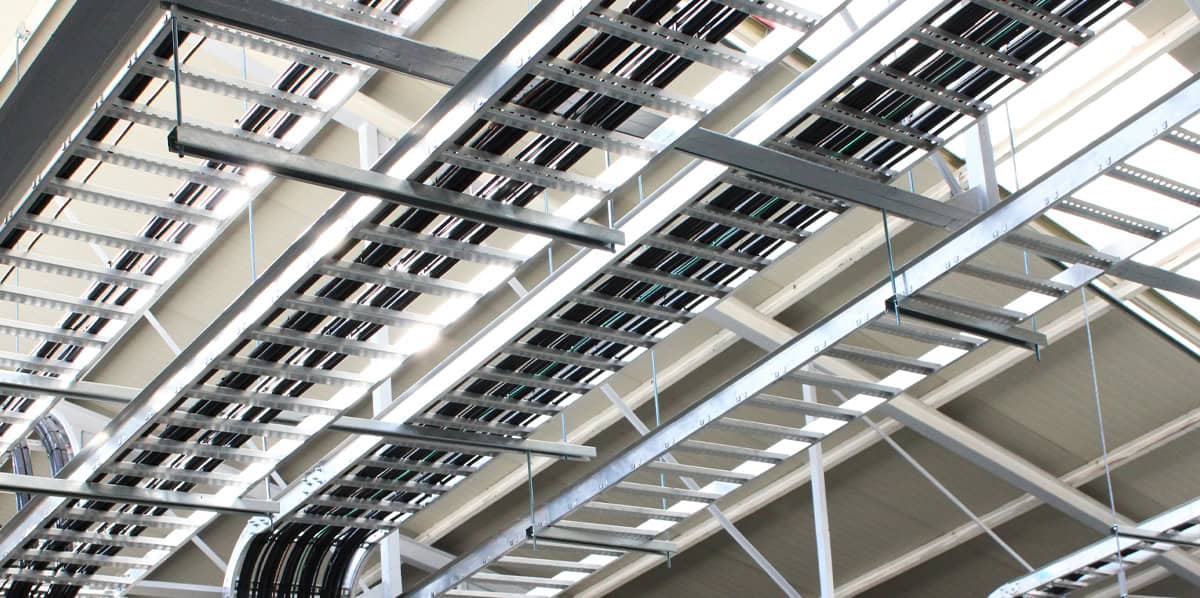

Distribución estructural de cargas en charolas tipo escalera
Para aprovechar la alta capacidad de carga de las charolas tipo escalera, es necesario contar con un sistema de sujeción para charolas portacables adecuado. Este sistema debe permitir que el peso del cableado se distribuya de forma equilibrada a lo largo de todo el recorrido del sistema portacables.
Cuando la distribución de cargas se realiza correctamente, se evitan concentraciones de peso en determinados tramos de la instalación, se reduce el riesgo de deformaciones en la charola y las cargas del cableado se transmiten de forma segura hacia los puntos de soporte estructural.
Puntos críticos de anclaje en sistemas portacables
En un sistema portacables industrial, los puntos de anclaje son, como su nombre lo indica, los elementos responsables del anclaje de charolas eléctricas y de transferir las cargas del sistema hacia la estructura del edificio. Cuando se utilizan charolas tipo escalera con alta capacidad de carga, estos puntos deben diseñarse cuidadosamente.
Esto permite garantizar que la fijación soporte el peso del cableado y mantenga la estabilidad del sistema portacables a lo largo del tiempo.
Además, una correcta selección de anclajes y soportes estructurales ayuda a evitar desplazamientos, vibraciones o deformaciones que podrían comprometer la confiabilidad de la instalación eléctrica.
Separación óptima entre soportes
La distancia entre soportes para charolas portacables es un factor clave para aprovechar correctamente la capacidad estructural de una charola tipo escalera.
Si la separación entre soportes es excesiva, pueden generarse flexiones en la charola; en cambio, una distancia adecuada permite que el sistema portacables mantenga su estabilidad y distribuya correctamente las cargas del cableado.
Por ello, el diseño del sistema de sujeción debe considerar la capacidad de carga de la charola, el volumen de cableado y las condiciones del entorno industrial, definiendo una separación entre soportes que garantice estabilidad estructural y continuidad operativa.
Resultados técnicos de la solución de sujeción implementada
Cuando el sistema de sujeción se diseña correctamente dentro de un sistema portacables, se generan diversas ventajas técnicas. Todas ellas contribuyen a mejorar la estabilidad y el desempeño de la instalación eléctrica.
Entre los beneficios más relevantes se encuentran los siguientes:
1. Mayor estabilidad del sistema portacables
Una sujeción correctamente diseñada permite mantener la charola estable a lo largo de todo su recorrido.
2. Protección del cableado
Evita desplazamientos o deformaciones que podrían afectar la integridad de los conductores.
3. Optimización de carga
Permite aprovechar la capacidad estructural de la charola tipo escalera y mantener una distribución equilibrada del peso del cableado.
4. Cumplimiento normativo
Facilita el cumplimiento de los requisitos técnicos y normativos aplicables.
5. Reducción de mantenimiento
Menor necesidad de intervenciones correctivas y simplificación de las tareas de inspección y mantenimiento.
El impacto de la solución en Vidriera Cuautla Saint Gobain
En el proyecto desarrollado para Vidriera Cuautla Saint Gobain se implementó un sistema portacables con charola tipo escalera Tecnotray de peralte 3 ¼ pulgadas y perfil estructural tipo “Z” junto con su sistema de soportería.
Gracias al suministro inmediato de estos componentes y al cumplimiento de las especificaciones establecidas por el cliente, fue posible avanzar con la instalación de la charola tipo escalera y la infraestructura eléctrica del proyecto dentro de los tiempos previstos.
Entre los principales efectos obtenidos en la infraestructura eléctrica del proyecto se pueden destacar:
Instalación segura y funcional
La configuración del sistema portacables permitió mantener estabilidad estructural en la instalación eléctrica. A su vez, sirvió para asegurar el soporte adecuado del cableado dentro de la planta.
Mejora en la confiabilidad operativa
El uso de charolas tipo escalera con alta capacidad de carga y un sistema de sujeción adecuado contribuyó a mantener la estabilidad del sistema portacables dentro de un entorno industrial de alta exigencia.
Proyecto ejecutado bajo estándares industriales
La solución implementada permitió cumplir con las especificaciones técnicas definidas para el proyecto y mantener la instalación alineada con las prácticas habituales en infraestructura eléctrica industrial.
Este es solo uno de los proyectos en los que las soluciones de Tecnotray han contribuido a mejorar la confiabilidad de la infraestructura eléctrica. Descubre más casos de éxito y su aplicación en distintos proyectos industriales.
La sujeción como elemento estratégico en proyectos industriales
En muchos proyectos eléctricos, los sistemas de sujeción se consideran únicamente como elementos auxiliares destinados a sostener el sistema portacables. Sin embargo, en instalaciones industriales, esta visión resulta incompleta.
La sujeción forma parte del diseño estructural del sistema portacables. Define cómo se transmiten las cargas del cableado hacia la estructura del edificio. Como ya hemos remarcado, esto determina la estabilidad de la instalación a lo largo del tiempo.Por todo ello, no debe subestimarse su relevancia ni dejarse para las últimas etapas del proyecto.
La importancia de planificar la sujeción desde la etapa de ingeniería
En proyectos industriales, el sistema de sujeción no debería definirse únicamente durante la instalación. Lo más recomendable es integrarlo desde la etapa de ingeniería del proyecto.
Ese momento es clave para analizar:
- cargas del sistema
- puntos de anclaje disponibles
- condiciones del entorno industrial.
Este enfoque no solo mejora el desempeño del sistema portacables. También genera beneficios concretos para la seguridad de la instalación y para los costos operativos a largo plazo.
Impacto en la seguridad de la instalación
- Mayor confiabilidad estructural del sistema portacables, ya que los puntos de soporte y fijación se definen correctamente desde el inicio del proyecto.
- Conductores correctamente soportados a lo largo del recorrido de la instalación, lo que reduce el riesgo de daños mecánicos o esfuerzos innecesarios sobre los cables.
- Disminución de situaciones que podrían afectar la seguridad de la instalación, gracias a la anticipación de posibles problemas estructurales.
Impacto en los costos a largo plazo
- Menor necesidad de intervenciones correctivas, es decir, menos ajustes o refuerzos estructurales que se traducen en ahorro de costos.
- Menos interrupciones que afecten la operación, al minimizarse los riesgos estructurales y las fallas en el sistema portacables.
¿Cuándo es necesario diseñar un sistema de sujeción personalizado?
No todas las instalaciones eléctricas requieren el mismo tipo de sistema de sujeción. En proyectos industriales, las condiciones de carga, el entorno operativo y los requisitos técnicos suelen ser más exigentes.
En casos como estos, puede ser necesario diseñar soluciones específicas que garanticen la estabilidad del sistema portacables. Algunos de los escenarios más habituales son:
-
Proyectos industriales de gran escala
Instalaciones con recorridos extensos de cableado y múltiples sistemas portacables, donde la planificación de soportes y anclajes debe adaptarse a la infraestructura de la planta.
-
Instalaciones con alta concentración de cableado
Cuando el volumen de conductores es elevado, el sistema portacables debe soportar mayores cargas, lo que exige un diseño de sujeción acorde con esa demanda estructural.
-
Ambientes industriales exigentes
Plantas donde existen vibraciones de maquinaria, variaciones térmicas o condiciones operativas que pueden afectar la estabilidad del sistema portacables.
-
Requerimientos normativos específicos
Proyectos que deben cumplir estándares técnicos particulares o especificaciones definidas por el cliente.
Sujeción: la clave para ampliar la durabilidad del sistema portacables
En instalaciones eléctricas industriales, la durabilidad del sistema portacables depende de varios factores. Entre ellos, el diseño del sistema de sujeción es uno de los más importantes.
Una correcta planificación de la sujeción permite una buena transmisión de las cargas hacia la estructura del edificio y favorece la estabilidad de la instalación a lo largo del tiempo.
Vidriera Cuautla Saint Gobain como ejemplo de ingeniería aplicada
El proyecto de Vidriera Cuautla Saint Gobain es un ejemplo de cómo la correcta planificación del sistema portacables impacta en la confiabilidad de una instalación industrial.
En esta planta, Tecnotray suministró charola tipo escalera de peralte 3 ¼ con perfil “Z” y su sistema de soportería, cumpliendo con las especificaciones técnicas del proyecto y permitiendo una instalación eléctrica segura y estable.
Tecnotray: soluciones de soportería para proyectos industriales
Con más de 25 años de experiencia en el desarrollo de sistemas de canalización y soporte para cableado, Tecnotray se ha convertido en líder fabricante de charolas tipo escalera y en ofrecer soluciones de infraestructura eléctrica industrial.
La empresa diseña y fabrica charolas portacables tipo escalera, de malla y de fondo sólido o perforado, así como sistemas de soportería eléctrica y unicanal. Cada uno de sus productos son desarrollados como soluciones para instalaciones industriales, energéticas y de infraestructura.
Si tu proyecto requiere un proveedor de charolas portacables confiable, además de soluciones de sujeción y soportería adaptadas a las necesidades de una instalación industrial, el equipo técnico de Tecnotray puede ayudarte a diseñar la configuración adecuada para garantizar la estabilidad y el desempeño del sistema portacables.
Contacta hoy a Tecnotray y recibe asesoría especializada para tu proyecto.
