Optimiza tu red eléctrica industrial

Una red eléctrica industrial eficiente es clave para asegurar operación continua, seguridad y cumplimiento normativo. Aquí te explicamos los retos técnicos, las certificaciones esenciales, las herramientas de análisis eléctrico y un caso real con Tecnotray aplicado en un proyecto industrial.

El proyecto en conjunto de CCC Salamanca y Tecnotray

En proyectos industriales de gran escala, los errores en el diseño de la red eléctrica pueden traducirse en diversos problemas. Retrasos de obra, reprocesos, incumplimientos normativos y costos adicionales son algunos de los más comunes.

Para el proyectista y el ingeniero responsable, el reto no es solo calcular cargas o definir trayectorias de cableado. También es asegurar que cada componente cumpla con normas técnicas y soporte condiciones exigentes de operación. Además, cada elemento debe mantener un estándar estético y funcional acorde a instalaciones críticas.

El proyecto desarrollado entre CCC Salamanca y Tecnotray es un ejemplo real de cómo resolver estos desafíos. En este artículo analizaremos los principales factores técnicos de una red eléctrica industrial moderna. También mostraremos cómo se aplicaron en este proyecto para lograr un sistema seguro, ordenado y listo para crecer.

Retos técnicos en el diseño y optimización de redes eléctricas industriales

Una red eléctrica industrial moderna debe operar de forma continua, segura y conforme a norma. Para eso, evitar errores técnicos no es suficiente. La única forma de evitar retrasos de obra y sobrecostos es anticipar los principales retos de diseño, selección de canalización y planeación estructural del sistema eléctrico.

Integración de cargas críticas y no críticas en redes eléctricas industriales

En una red eléctrica industrial no todos los circuitos tienen el mismo nivel de prioridad. Diferenciar correctamente entre cargas críticas y no críticas es un paso clave para garantizar continuidad operativa.

Cargas críticas en instalaciones industriales

Las cargas críticas son aquellas que no pueden detenerse sin generar pérdidas económicas, riesgos de seguridad o afectaciones al proceso productivo. Incluyen sistemas de control, automatización, equipos esenciales de producción, centros de datos industriales, sistemas de seguridad y servicios auxiliares indispensables.

Cargas no críticas

Las cargas no críticas corresponden a consumos secundarios que no comprometen la operación principal ante una interrupción temporal. Algunos ejemplos comunes son iluminación general, tomas auxiliares, áreas administrativas o sistemas no esenciales del proceso.

¿Cómo integrarlas correctamente mediante canalización y soportería?

La integración eficiente de cargas críticas y no críticas no es tarea sencilla. La forma más eficiente de lograrlo es separar el cableado, usar charolas eléctricas diferenciadas y aplicar sistemas de soporte adecuados para cada circuito.

Las cargas críticas requieren canalizaciones protegidas y soportería estructural confiable para reducir vibraciones, interferencias y fallas mecánicas. Pero incluso las cargas no críticas deben integrarse correctamente, ya que una mala distribución puede provocar sobrecargas locales, acumulación térmica y problemas recurrentes de mantenimiento.

Por esta razón, seleccionar charolas tipo escalera, malla, fondo sólido y ductos certificados es clave dentro del diseño eléctrico industrial. Separar rutas de potencia, control y señal permite reducir interferencias electromagnéticas, mejorar la disipación térmica y facilitar las inspecciones y el mantenimiento.

Calidad de la energía y ordenamiento del cableado eléctrico

La calidad de la energía no depende únicamente de transformadores o tableros. Una canalización eléctrica industrial bien diseñada trae beneficios concretos:

• Favorece la disipación térmica
• Reduce pérdidas por efecto Joule
• Minimiza interferencias electromagnéticas entre circuitos de potencia y señal

Para lograr estos resultados, el diseño debe cumplir criterios técnicos específicos. Los más importantes son un factor de llenado adecuado, radios mínimos de curvatura correctos y ventilación eficiente en las charolas. Estos elementos son determinantes para la estabilidad del sistema eléctrico y la vida útil de los conductores.

Condiciones ambientales y normativas aplicables

Las condiciones ambientales representan uno de los mayores retos en el diseño de redes eléctricas industriales. En la siguiente tabla podrás ver cómo cada una de ellas impacta en el sistema eléctrico y qué soluciones permiten garantizar seguridad y continuidad:

Riesgos comunes en redes eléctricas industriales

Cuando estos factores no se consideran desde la etapa de proyecto, aparecen fallas recurrentes que comprometen el desempeño de todo el sistema. Los riesgos más frecuentes incluyen:

• Sobrecargas eléctricas

Se producen por un dimensionamiento incorrecto de conductores y canalizaciones. Eso incrementa la temperatura de operación y acelera el deterioro del aislamiento.

• Corrosión en charolas y soportes

Provocada por humedad, ambientes salinos o agentes químicos. Reduce la vida útil de la infraestructura eléctrica y compromete la estabilidad estructural.

• Vibraciones y fallas mecánicas

Las vibraciones constantes pueden aflojar fijaciones, deformar soportes y generar desplazamientos peligrosos en el tendido de cables.

• Interferencias electromagnéticas (EMI)

Aparecen cuando no existe una correcta segregación entre circuitos de potencia y señal, afectando sistemas de control y automatización.

• Malas prácticas de canalización

Incluyen radios de curvatura inadecuados, exceso de cables en bandejas o rutas mal planificadas que dificultan el mantenimiento y elevan el riesgo de fallas.

¿Quieres que tu red eléctrica cumpla con los más altos estándares de seguridad y desempeño? Consulta nuestro blog para conocer mejores prácticas, soluciones técnicas y casos reales aplicados en proyectos industriales.

Certificaciones

En proyectos industriales, la confiabilidad de una red eléctrica no depende únicamente del diseño, sino de que cada componente cumpla estándares técnicos reconocidos. Por eso, las certificaciones son un factor crítico para garantizar seguridad, resistencia y cumplimiento.

Principales certificaciones aplicables a canalizaciones y sistemas de soporte

Las certificaciones técnicas aseguran que los sistemas de canalización y soportería cumplen con estándares de calidad y seguridad reconocidos a nivel nacional e internacional. Esto se traduce en mayor confiabilidad operativa y menor riesgo durante la ejecución de proyectos industriales. Las certificaciones más importantes son:

• ASTM (American Society for Testing and Materials)

Evalúa las propiedades mecánicas y la calidad de los materiales utilizados en charolas y sistemas de soporte. Su aplicación garantiza resistencia estructural, comportamiento adecuado bajo carga y mayor durabilidad en ambientes industriales exigentes.

• UL (Underwriters Laboratories)

Certifica la seguridad eléctrica y el desempeño de componentes utilizados en instalaciones eléctricas. En sistemas de canalización, valida que los productos cumplan requisitos de protección, confiabilidad y operación segura bajo condiciones normalizadas.

• NEMA (National Electrical Manufacturers Association)

Establece estándares de diseño y desempeño para equipos eléctricos industriales. Su aplicación asegura compatibilidad, robustez mecánica y protección adecuada frente a factores ambientales y operativos.

• ANCE (Asociación de Normalización y Certificación)

Organismo certificador en México que valida el cumplimiento de normas nacionales. Garantiza que los productos utilizados en obra cumplan con requisitos de seguridad, calidad y desempeño exigidos por la regulación local.

• LAPEM (Laboratorio de Pruebas de Equipos y Materiales de CFE)

Aplica en proyectos vinculados a infraestructura energética. Evalúa prototipos, realiza pruebas técnicas y valida suministros para obras asociadas a la Comisión Federal de Electricidad, asegurando cumplimiento normativo y aceptación en proyectos críticos.

Importancia del galvanizado y la capacidad de carga

Además de las certificaciones formales, existen factores técnicos específicos que determinan el desempeño real de los sistemas de canalización eléctrica industrial. Entre los más relevantes se encuentran el tratamiento superficial de los materiales y la capacidad estructural de las charolas y sistemas de soportería.

Galvanizado y protección contra corrosión

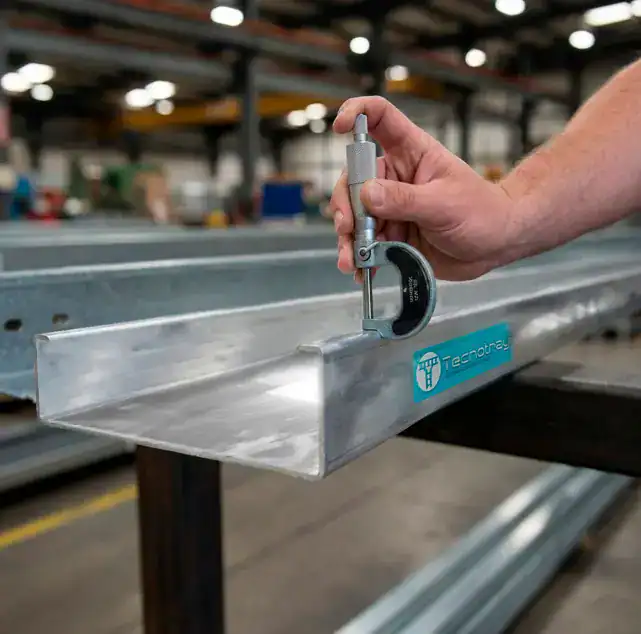

El galvanizado es un proceso fundamental para proteger el acero contra la corrosión provocada por humedad, ambientes salinos o agentes químicos. Este recubrimiento prolonga la vida útil de las charolas y soportes. Además, reduce la necesidad de mantenimiento y mantiene la integridad estructural del sistema eléctrico a lo largo del tiempo, incluso en entornos industriales severos.

Capacidad de carga y resistencia estructural

La capacidad de carga certificada garantiza que las charolas y sistemas de soporte resistan el peso del cableado. Además, permite absorber vibraciones y mantener estabilidad mecánica en recorridos largos o instalaciones de alta densidad eléctrica. Un dimensionamiento adecuado evita deformaciones, fallas estructurales y riesgos operativos, asegurando un desempeño confiable del sistema eléctrico industrial.

Beneficios de contar con un sistema eléctrico confiable marca Tecnotray

Con más de 25 años de experiencia en soluciones de canalización y soportería eléctrica industrial, Tecnotray ha participado en proyectos de alta complejidad. En estos entornos, la confiabilidad del sistema eléctrico es un factor crítico para la operación. Esta experiencia se traduce directamente en beneficios operativos concretos:

Continuidad operativa y reducción de riesgos eléctricos

Las soluciones de canalización y soporte de Tecnotray están diseñadas para mantener la estabilidad del sistema eléctrico, incluso en condiciones de alta demanda. Tecnotray ofrece infraestructura correctamente dimensionada que permite:

• Reducir fallas por sobrecarga.
• Minimizar interrupciones no programadas.
• Proteger el tendido eléctrico frente a vibraciones, esfuerzos mecánicos y factores ambientales adversos.

¿El resultado? Mayor disponibilidad operativa, menor riesgo de paros productivos y una red eléctrica industrial preparada para garantizar el servicio eléctrico continuo.

Optimización de costos y eficiencia energética

Las soluciones de Tecnotray están diseñadas para optimizar la organización del cableado y mejorar la disipación térmica del sistema eléctrico. Gracias a su implementación consigue:

• Reducir pérdidas eléctricas asociadas al sobrecalentamiento.
• Disminuir costos de mantenimiento correctivo.
• Un mejor aprovechamiento energético a lo largo del ciclo de vida del proyecto.

Soporte técnico especializado y respaldo normativo

Además del suministro de productos, Tecnotray brinda acompañamiento técnico especializado desde la etapa de diseño hasta la ejecución en campo. La asesoría técnica para proyectistas e ingenieros incluye:

• selección de canalización adecuada
• validación estructural
• cumplimiento de normas como la NOM-001-SEDE y estándares internacionales

Como resultado de este respaldo se facilitan las aprobaciones en obra y se reducen las observaciones durante auditorías técnicas.

Explora más sobre los sistemas de canalizaciones eléctricas aquí y descubre cuál es el más adecuado para tu proyecto industrial.

Herramientas de análisis eléctrico para proyectistas senior

En proyectos industriales complejos, el diseño de una red eléctrica confiable debe basarse en datos reales de operación. Por eso, los proyectistas senior no pueden dejar de utilizar herramientas de análisis eléctrico. Estas permiten dimensionar correctamente la infraestructura, optimizar el desempeño del sistema y cumplir con la normativa vigente.

Aplicación de analizadores eléctricos en el diseño de la red

Los analizadores eléctricos permiten evaluar variables críticas como distorsión armónica, factor de potencia, transitorios y variaciones de tensión. Esta información ayuda a identificar sobrecargas, puntos de acumulación térmica y circuitos sensibles. De esta manera se hace más sencillo definir rutas eléctricas más eficientes y criterios de segregación entre potencia, control y señal.

Con base en estos datos, Tecnotray apoya el diseño de soluciones de canalización acordes a las condiciones reales de operación. Esto lo hace integrando charolas portacables tipo escalera, perforadas o fondo sólido, ductos cerrados y sistemas de soporte galvanizados con la capacidad estructural adecuada.

Relación entre análisis eléctrico y dimensionamiento de canalización

El análisis de cargas influye directamente en la selección de charolas, ductos y sistemas de fijación. Un dimensionamiento correcto permite mejorar la disipación térmica, proteger el cableado frente a esfuerzos mecánicos y preparar la red eléctrica industrial para futuras ampliaciones.

Gracias a su portafolio de soluciones certificadas, Tecnotray permite materializar estos criterios técnicos directamente en obra. Como resultado, la infraestructura eléctrica se mantiene alineada con el diseño, estable en operación y preparada para entornos industriales exigentes.

Un caso real: Tecnotray en CCC Salamanca

Desafío: infraestructura eléctrica para una central de ciclo combinado de alta capacidad

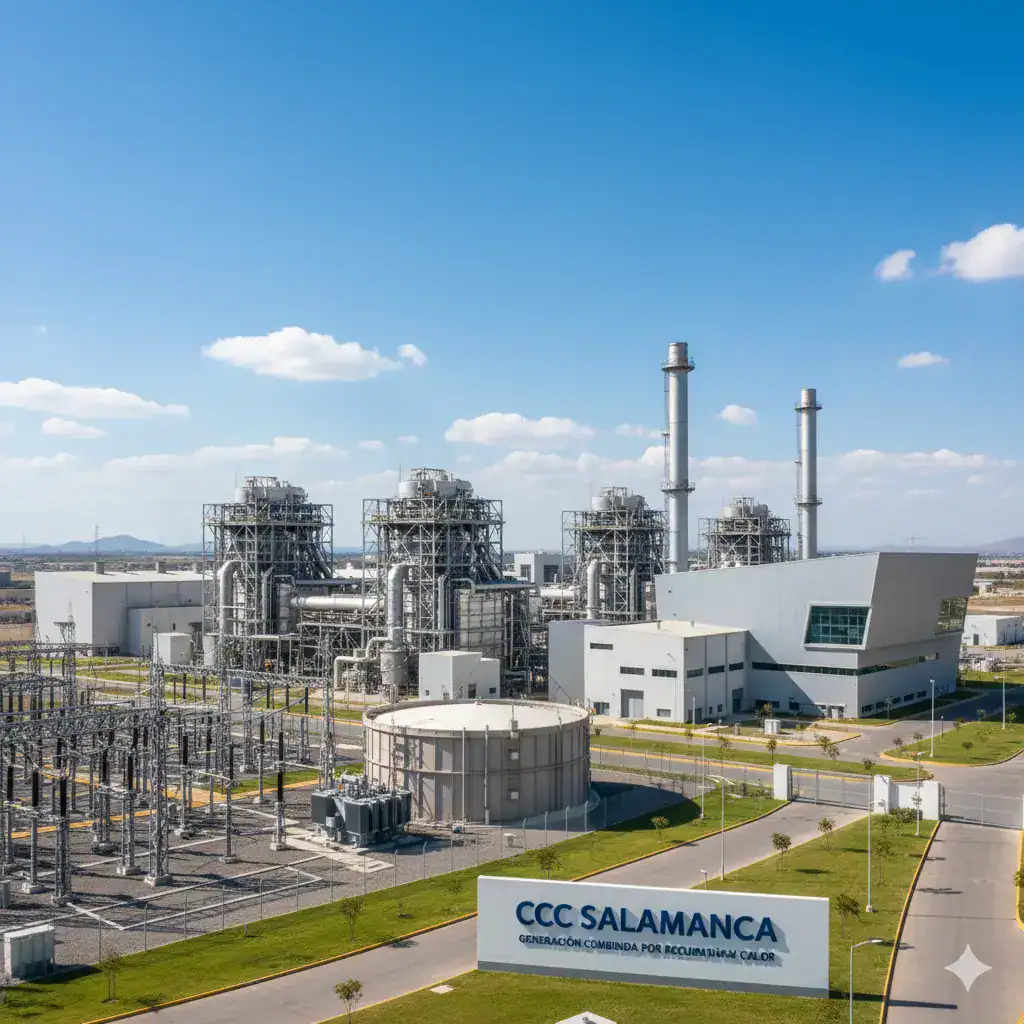

El proyecto de la Central de Ciclo Combinado Salamanca fue desarrollado en alianza con la Comisión Federal de Electricidad (CFE) como parte del sistema eléctrico nacional. Este proyecto representó un reto técnico de gran escala.

La planta cuenta con una capacidad instalada de 836.79 MW. En su interior alberga dos turbogeneradores de gas, dos generadores de vapor por recuperación de calor y una turbina de vapor. Además, dispone de un sistema completo de transmisión eléctrica destinado al suministro dentro de la red de distribución de energía eléctrica.

Este tipo de infraestructura exige sistemas eléctricos altamente confiables, capaces de operar de forma continua bajo condiciones industriales exigentes. Uno de los principales desafíos fue garantizar un tendido seguro y ordenado de los conductores eléctricos. A su vez, fue necesario asegurar la resistencia estructural de la soportería frente a factores ambientales, cargas mecánicas y recorridos extensos de cableado.

Solución: sistemas de canalización y soportería Tecnotray certificados

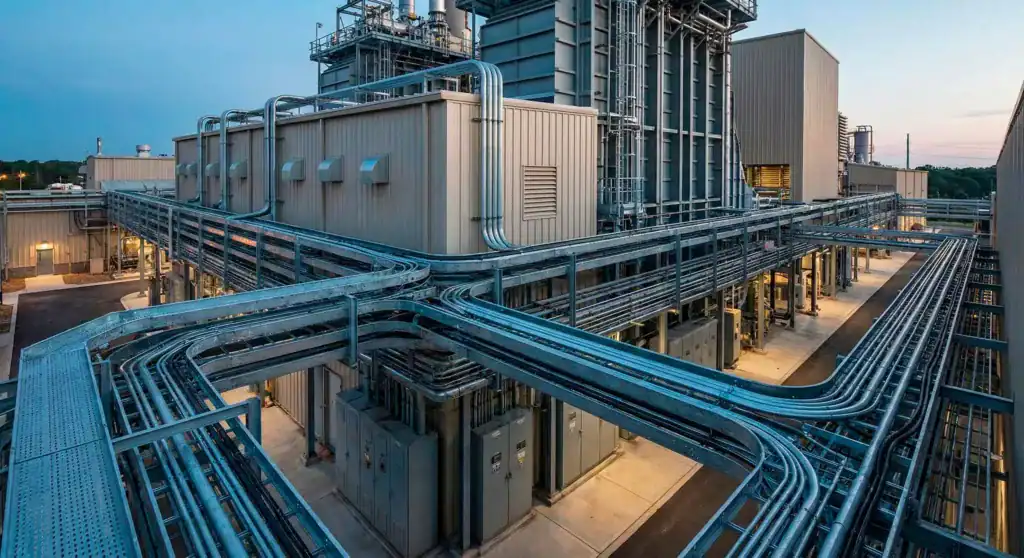

Para responder a estos requerimientos, Tecnotray participó suministrando soluciones especializadas de soportería para cableado eléctrico. En particular, se implementaron charolas tipo escalera de aluminio con altura de 4 ½ pulgadas y longitud de 3.66 metros. Estas charolas estaban equipadas con herrajes de conexión en acero inoxidable 304, tanto en tramos rectos como en cambios de dirección.

Adicionalmente, se seleccionaron sistemas de soporte fabricados en acero galvanizado por inmersión en caliente (GIC), con recubrimientos superiores a las 80 micras. Eso permitió garantizar una alta resistencia a la corrosión y una mayor durabilidad estructural en condiciones ambientales exigentes.

Resultados: seguridad eléctrica, continuidad operativa y confiabilidad estructural

La implementación de las soluciones Tecnotray permitió establecer un sistema de canalización capaz de soportar de forma segura los conductores del proyecto. Además, ayudó a mantener orden, estabilidad mecánica y facilidad de mantenimiento.

Gracias al uso de charolas tipo escalera de alta capacidad y soportería galvanizada certificada, el proyecto logró una infraestructura eléctrica preparada para operación continua. Con ello se obtuvo mayor resistencia frente a vibraciones, cargas estructurales y condiciones ambientales adversas.

Cómo Tecnotray impulsa redes eléctricas industriales seguras y eficientes

El proyecto CCC Salamanca demuestra que una red eléctrica industrial confiable no depende únicamente del equipamiento principal. También es fundamental una infraestructura de canalización y soportería diseñada con criterios técnicos, normativos y operativos claros.

Con más de 25 años de experiencia, Tecnotray ha consolidado un enfoque que combina ingeniería aplicada, fabricación certificada y acompañamiento técnico especializado. Este respaldo permite a ingenieros y proyectistas desarrollar sistemas eléctricos más estables, eficientes y preparados para operar en entornos industriales exigentes. De esta manera se garantizan:

• Menos riesgos
• Menos costos
• Garantía de desempeño a largo plazo de cada instalación

Solicita hoy una asesoría técnica personalizada con Tecnotray y asegura el éxito de tu proyecto industrial desde la etapa de diseño.
