Tecnotray en el metro de la CDMX
En proyectos industriales de alta complejidad, la guía para cableado eléctrico es fundamental. Define tiempos, seguridad operativa y cumplimiento normativo.
Este artículo reúne la experiencia de Tecnotray en el Metro de la CDMX y la transforma en consejos prácticos. El objetivo: que el proyectista pudiera planear y ejecutar canalizaciones eléctricas con orden y sin retrabajos.
La guía para cable de luz ayuda a introducir los cables sin dañarlos. También mostramos buenas prácticas de instalación y puntos de inspección que facilitan auditorías. Así, el proyectista gana seguridad, cumple plazos y entrega un proyecto con respaldo técnico comprobado.
Confía en Tecnotray para planear y ejecutar tus canalizaciones eléctricas con seguridad y sin retrabajos.
¿Qué es una guía para cableado eléctrico y por qué es esencial?
La guía eléctrica para pasar cable, también llamada guía electricista, sirve para introducir conductores de manera más sencilla en canalizaciones y ductos. El resultado es un tendido rápido, ordenado y seguro.
En instalaciones industriales, en las cuales los recorridos son extensos y los calibres de cable elevados, elegir una guía adecuada marca la diferencia. Si escoges la correcta, reduces el esfuerzo físico, evitas daños en el aislamiento y minimizas los tiempos de ejecución.
De acuerdo con la NOM-001-SEDE, las canalizaciones deben garantizar seguridad eléctrica y mecánica en la instalación. La guía para cable de luz ayuda a introducir los cables sin dañarlos. De esta manera, asegura que la instalación cumpla con las normas de seguridad vigentes en México.
Tipos de guías más utilizadas en México
Existen diversas opciones de guías para instalación, cada una con aplicaciones específicas según el entorno y las exigencias del proyecto. El ingeniero proyectista debe evaluar el material, la flexibilidad y la resistencia al desgaste antes de incluirlos en los planos.
Aunque existen diversas alternativas, los siguientes modelos se han convertido en los más utilizados en México:
Guía metálica para cableado
La guía metálica para cableado se fabrica en acero o materiales de alta resistencia. Su principal ventaja es la durabilidad, lo que la hace ideal en instalaciones eléctricas industriales con recorridos largos y alta demanda de esfuerzo. Además, soporta bien las tensiones mecánicas y proporciona seguridad en ambientes hostiles.
Guía pasacables trenzada
La guía pasacables trenzada es flexible, ligera y maniobrable. Está diseñada para canalizaciones con múltiples curvas o espacios reducidos, en los cuales la rigidez de una metálica sería una desventaja. Su facilidad de uso permite ahorrar tiempo en instalaciones de media escala, reduciendo riesgos de daño en los conductores.
Comparativa de tipos de guías
| Tipo de guía | Material | Uso recomendado | Ventajas principales |
|---|---|---|---|
| Metálica para cableado | Acero/aleaciones | Obras industriales, largos tramos | Resistencia, durabilidad, soporte de alta tensión |
| Pasacables trenzada | Fibra plástica | Espacios reducidos, canalizaciones con curvas | Flexibilidad, ligereza, fácil manipulación |
Cómo usar la guía para cables paso a paso
La guía para instalación eléctrica debe usarse de forma correcta. Solo así se consigue una mayor eficiencia y se alarga la vida útil de los conductores. A continuación, el procedimiento recomendado:
- Introducir la guía en la canalización vacía hasta alcanzar la salida.
- Fijar el cable con cinta aislante o sujetadores aprobados, evitando uniones improvisadas.
- Deslizar suavemente la guía, aplicando fuerza constante para prevenir tirones bruscos.
- Extraer y verificar que el aislamiento del cable no presente daños antes de conectarlo.
Normativa y seguridad en instalaciones eléctricas
Cumplir con la normativa vigente es la base para garantizar la continuidad operativa, proteger a los usuarios y evitar sanciones. En México, la NOM-001-SEDE marca lineamientos precisos para la instalación de canalizaciones eléctricas, el uso de materiales adecuados y el tendido seguro de cables.
En el caso del Metro, esta norma es clave para mantener la trazabilidad en cada etapa de modernización. La supervisión de las canalizaciones y los puntos de conexión se apoya en la NOM-001-SEDE como estándar técnico base para cumplir con auditorías internas y externas.
Por su parte, la NMX-J-511-ANCE regula las características de las charolas portacables, una parte central en las canalizaciones eléctricas del Metro. La norma establece pruebas de resistencia mecánica, carga y durabilidad.
Cumpliendo ambas normas, Tecnotray garantizó que los sistemas soporten condiciones extremas y se alineen con prácticas internacionales en obras ferroviarias de gran escala.
Te invitamos a leer artículos actualizados sobre Tecnotray, sus casos de éxito y soportería para cables en nuestro blog.
El aporte de Tecnotray para el proyecto del Metro de la CDMX
La magnitud del Metro de la Ciudad de México exigió soluciones que combinaran robustez, confiabilidad y cumplimiento normativo. En este contexto, la experiencia de Tecnotray fue decisiva.

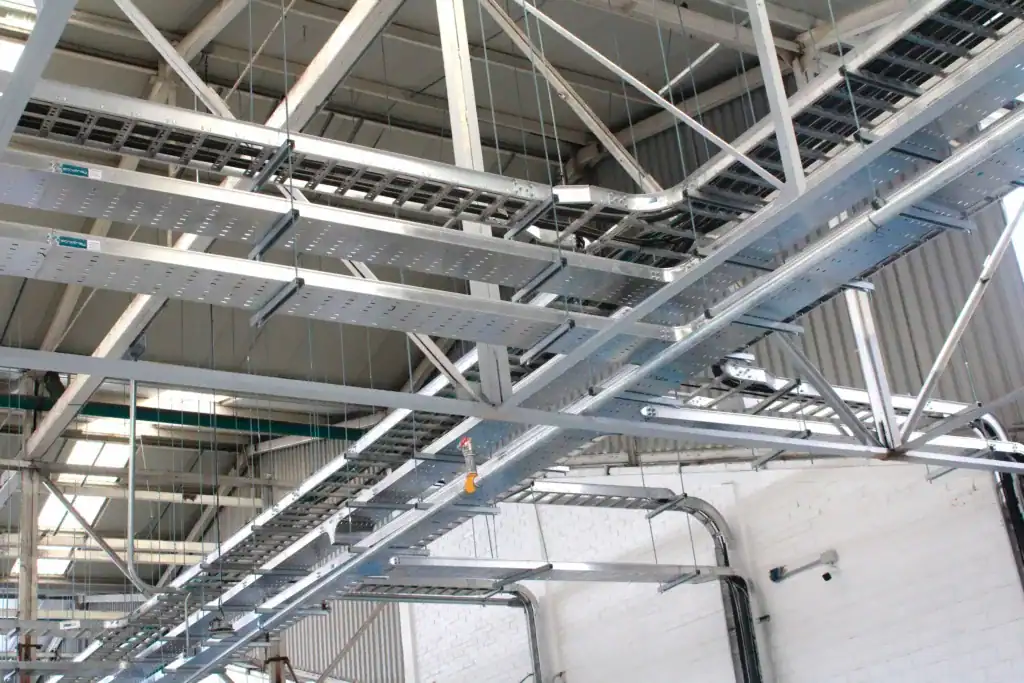

Renovación de cableado y charolas a gran escala
Tecnotray participó en la modernización de la Línea 1 aportando más de 18 kilómetros de charolas portacables certificadas.
Estas soluciones permitieron organizar y proteger los 132 km de cableado de alta tensión instalados. Gracias a ello, se garantizó la continuidad operativa en uno de los tramos más críticos del Metro de la CDMX.
Especificaciones técnicas que incluyen charolas
Cuando el Metro requirió sistemas de canalización con trazabilidad y fijaciones confiables, Tecnotray respondió con charolas y guías diseñadas a la medida.
Las charolas se integraron en gabinetes de videovigilancia y en la fijación de cables de tierra. Esto permitió cumplir con los anexos técnicos del proyecto y superar las auditorías de calidad.
Normativa aplicable: NOM-001-SEDE y NMX-J-511-ANCE
Cada sistema instalado por Tecnotray en el Metro fue fabricado bajo la NOM-001-SEDE y la NMX-J-511-ANCE. Estas regulan tanto el tendido eléctrico como las pruebas de resistencia mecánica de las charolas.
De esta manera, el proyecto aseguró cumplimiento normativo y plena confiabilidad en un entorno en el cual la seguridad de millones de usuarios es prioritaria.
Capacidades de Tecnotray como proveedor especializado
Tecnotray aportó al proyecto con un catálogo de soluciones que incluye charolas tipo escalera, de malla y de fondo sólido o perforado. Estas piezas se fabrican en acero y en aleaciones como el 6063-T5/T6.
Sus productos alcanzan longitudes de hasta 6.10 m y cuentan con acabados galvanizados o en acero inoxidable. Gracias a sus certificaciones UL, LAPEM/ANCE y NEMA/IEC, ofrecieron el respaldo técnico necesario para enfrentar las condiciones más exigentes del sistema de transporte masivo.
Haz como el Metro de la CDMX: elige Tecnotray para canalizaciones eléctricas seguras y confiables.
Conclusión
A lo largo de este artículo vimos por qué el cableado eléctrico planificado es esencial en proyectos de gran escala como el Metro de la CDMX. Una correcta planificación empieza con la elección de herramientas adecuadas y el cumplimiento de las normativas. Este enfoque evita retrabajos, aumenta la seguridad y asegura que la obra se entregue en tiempo y forma.
La recomendación final es sencilla: nunca subestimes la importancia de elegir materiales y accesorios certificados. Un sistema de canalización confiable no solo protege la instalación, también respalda la reputación del proyectista y del contratista frente a auditorías y clientes.
Si quieres conocer más soluciones y herramientas que faciliten tus proyectos eléctricos, contacta a Tecnotray y encuentra la opción que mejor se adapta a tus necesidades.
