Sistemas de canalizaciones eléctricas certificadas

Tecnotray en Refinería Dos Bocas y el Tren Interoceánico

Cuando un proyecto industrial enfrenta condiciones extremas, las canalizaciones eléctricas certificadas hacen la diferencia. La Refinería Dos Bocas y el Tren Interoceánico del Istmo son dos ejemplos claros. En ambas obras se necesitaron materiales resistentes, una logística impecable y un cumplimiento estricto de las normas.

En ambos proyectos, los equipos de ingeniería confiaron en Tecnotray. En este sentido, nuestros expertos diseñaron e implementaron canalizaciones eléctricas a medida, resistentes a la corrosión y adaptadas a plazos de obra muy ajustados.

En este artículo te mostramos qué son las canalizaciones eléctricas, cuántos tipos existen y cómo se aplican en entornos industriales y comerciales.

¿Qué son las canalizaciones eléctricas y por qué son clave en obras industriales?

Una canalización eléctrica es el conjunto de elementos diseñados para conducir y proteger cables en una instalación. Su función es doble: mantener el orden en el tendido y garantizar la seguridad eléctrica y mecánica de todo el sistema.

Diferencia entre canalizaciones industriales y comerciales

• Comerciales:

Suele ser más importante la estética y que la instalación sea sencilla. Se usan en oficinas, locales y edificios de menor carga eléctrica.

• Industriales:

  Necesitan mayor resistencia mecánica, soportar ambientes corrosivos, cargas pesadas y cumplir estrictamente con la normativa.

Componentes típicos

• Charolas portacables (tipo escalera, malla o bandeja).
• Tuberías eléctricas (EMT, PVC, galvanizadas).
• Soportería y accesorios que aseguran la estabilidad de los sistemas.
• Bandejas y ductos para organizar y proteger grandes volúmenes de conductores.

Normativa aplicable

De acuerdo con la NOM-001-SEDE, las canalizaciones eléctricas industriales deben garantizar condiciones de seguridad eléctrica y mecánica durante toda la vida útil del proyecto.

Canalización eléctrica en Refinería Dos Bocas

En este proyecto, Tecnotray usó charolas y soportería resistentes a la corrosión y adaptadas a grandes distancias entre apoyos. Así se redujeron los tiempos de montaje y se cumplieron los estándares exigidos para ambientes químicos y salinos.

Consecuencias de elegir mal

Cuando se eligen canalizaciones inadecuadas, los riesgos son altos:

• Fallos en aislamiento y protección de cables.
• Aumento en costos de mantenimiento.
• Observaciones en auditorías técnicas.
• Riesgo de paros no programados en la operación.

¿Cuántos tipos de canalizaciones eléctricas existen y cuál conviene en cada caso?

En el mercado hay distintas alternativas de canalizaciones eléctricas. La selección depende de la escala del proyecto, las cargas eléctricas y las condiciones ambientales.

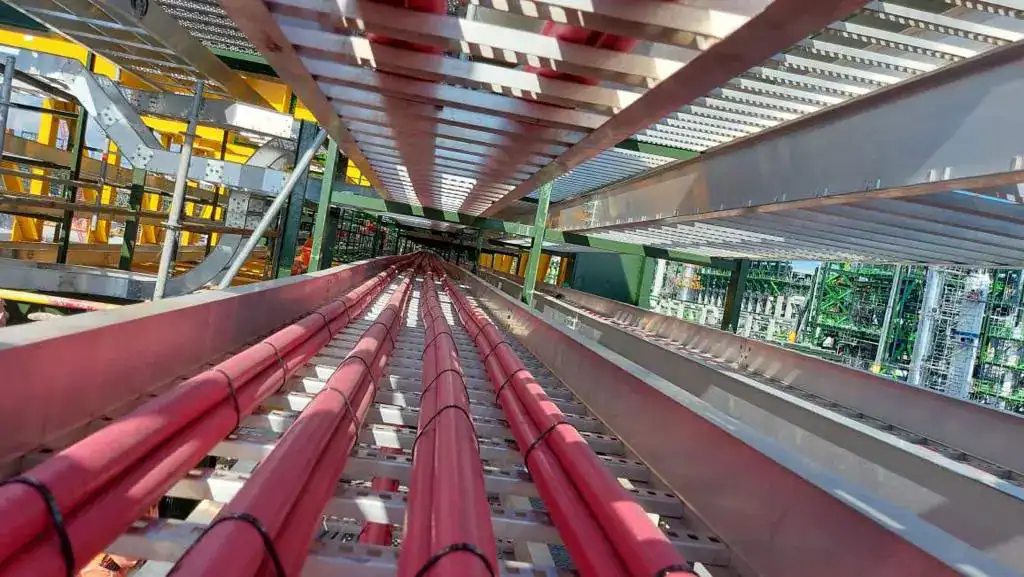

En la Refinería Dos Bocas se colocaron charolas tipo escalera 20B junto con soportería en acero inoxidable 316L. Esta combinación aseguró resistencia a la corrosión y soporte de cargas en condiciones extremas, con humedad salina y exposición a químicos.

Canalizaciones eléctricas en instalaciones comerciales e industriales: diferencias clave

No todas las obras tienen los mismos requisitos. Por lo que cabe esperar que usar los mismos criterios en una oficina que en una planta de producción puede ser un error costoso.

Diferencias principales entre instalaciones eléctricas comerciales e industriales:

Carga y capacidad:

• Comerciales:

Demanda eléctrica moderada; basta con canaletas o tubos EMT.

• Industriales:

Requieren canalizaciones con mayor capacidad y resistencia mecánica (charolas, ductos subterráneos).

Resistencia a ambientes:

• Comerciales:

Ambientes controlados (oficinas, tiendas).

• Industriales:

Exposición a humedad, químicos, altas temperaturas. Necesitan materiales resistentes a la corrosión.

Estética vs. funcionalidad:

• Comerciales:

La estética es prioritaria, las canalizaciones suelen quedar a la vista.

• Industriales:

Prima la seguridad y la durabilidad, con inspección y fácil mantenimiento.

En las instalaciones eléctricas industriales, la canalización debe soportar condiciones extremas y cargas elevadas. En las comerciales, se priorizan acabados limpios y accesibles.

Casos de éxito: canalizaciones Tecnotray en Dos Bocas y el Tren Interoceánico

Refinería Dos Bocas

• Magnitud

Procesa hasta 340 mil barriles diarios de crudo.

• Condiciones

Ambiente altamente corrosivo (salinidad, humedad, químicos).

• Solución Tecnotray

Charolas tipo escalera de 6.10 m, clasificación 20B, con soportería en acero inoxidable 316L.

• Resultado

Canalizaciones seguras y certificadas, con mayor vida útil y menor necesidad de mantenimiento.

Tren Interoceánico del Istmo de Tehuantepec

• Magnitud

Proyecto ferroviario clave para conectar el Golfo de México con el Pacífico.

• Condiciones

Logística compleja y plazos de entrega ajustados.

• Solución Tecnotray

Sistemas de canalizaciones eléctricas de alta adaptabilidad, entregados en tiempos récord y con soporte técnico en sitio.

• Resultado

Continuidad de obra garantizada, instalación rápida y respaldo técnico para el proyectista.

Las canalizaciones certificadas de Tecnotray funcionan en entornos exigentes y brindan al ingeniero respaldo técnico y confianza en proyectos de gran escala.

¿Qué certificaciones deben tener las canalizaciones eléctricas en México?

En proyectos industriales, no basta con instalar canalizaciones que “funcionen”. La seguridad y la confiabilidad dependen de que cada sistema esté respaldado por certificaciones reconocidas en México.

Las más relevantes son:

NOM-001-SEDE

Norma mexicana que regula instalaciones eléctricas y exige condiciones de seguridad eléctrica y mecánica durante toda la vida útil.

LAPEM

Pruebas rigurosas de desempeño y durabilidad en equipos y materiales eléctricos.

ANCE

Certificación mexicana que asegura conformidad con normas nacionales en productos eléctricos.

UL

Estándar internacional que avala la seguridad de los sistemas, reduciendo riesgos de incendio o descargas.

NEMA

Asociación que establece parámetros globales para instalaciones confiables y seguras.

En Tecnotray, cada charola, accesorio y sistema de canalización se fabrica bajo estos estándares. Así garantizamos que nuestras soluciones cumplen la normativa vigente en México, superan auditorías técnicas y mantienen la continuidad operativa en proyectos de gran escala.

Beneficios de trabajar con canalizaciones certificadas como las de Tecnotray

Elegir un sistema certificado no solo asegura cumplimiento normativo, también aporta beneficios directos al proyectista y a la obra:

• Entregas a tiempo

Logística eficiente para evitar retrasos.

• Soporte técnico especializado

Respaldo documentado para justificar la selección ante auditores.

• Fabricación a la medida

Soluciones personalizadas para proyectos de gran escala.

• Estética con seguridad

Materiales visibles, sin rebabas, acabados uniformes.

• Mayor vida útil

Resistencia a la corrosión en ambientes agresivos como plantas químicas o costeras.

• Menor costo de mantenimiento

Reducción de retrabajos y fallas en la operación.

Con Tecnotray, el proyectista gana un aliado que entiende sus necesidades técnicas y respalda su reputación profesional.

Conclusión y recomendaciones finales

Las canalizaciones eléctricas son la base para garantizar seguridad, continuidad operativa y cumplimiento normativo en cualquier proyecto. En proyectos como la Refinería Dos Bocas o el Tren Interoceánico quedó claro. Optar por sistemas certificados y resistentes garantiza avances seguros y previene fallas costosas.

Para un proyectista o ingeniero, la clave está en priorizar materiales certificados y aliados técnicos confiables. Así se entregan proyectos que resisten el tiempo, superan auditorías y reducen gastos de mantenimiento.

En Tecnotray encontrarás un socio confiable, con soluciones a la medida, soporte técnico constante y experiencia comprobada en obras de gran escala.
